液下泵带电机

联系我们:13506154835
产品介绍

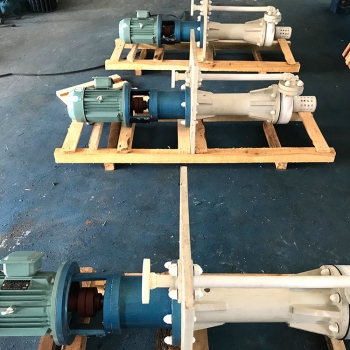

FYU系列工程塑料液下泵是我厂总结国内外液下泵的优缺点,整合优异的耐腐材料资源创新优化设计改进而来,依靠此原来更合理的结构和材质组台,性能已超越其它同类型产品。泵过流部件均为超高分子量聚乙烯(UHMWPE)整体模压成型。该材质的优点是:优异的耐磨性、耐冲击性、抗蠕变性,同时还具有极好的耐腐蚀性,该泵适宜输送处于低位槽中的,-20℃~90℃范围内的酸性、碱性料浆或清液。轻松解决了用卧式泵输送低位槽中的液体时,所存在的工作不可靠,以及跑冒滴漏问题,明显改善了现场环境卫生。该系列泵自批量生产以来,经过各种岗位的长期使用,其耐磨性、耐腐性、耐温性、机械可靠性以及维护成本的经济性都得到了广大用户的认可。

一、概述

FYU系列工程塑料液下泵是我厂总结国内外液下泵的优缺点,整合优异的耐腐材料资源创新优化设计改进而来,依靠此原来更合理的结构和材质组台,性能已超越其它同类型产品。泵过流部件均为超高分子量聚乙烯(UHMWPE)整体模压成型。该材质的优点是:优异的耐磨性、耐冲击性、抗蠕变性,同时还具有极好的耐腐蚀性,该泵适宜输送处于低位槽中的,-20℃~90℃范围内的酸性、碱性料浆或清液。轻松解决了用卧式泵输送低位槽中的液体时,所存在的工作不可靠,以及跑冒滴漏问题,明显改善了现场环境卫生。该系列泵自批量生产以来,经过各种岗位的长期使用,其耐磨性、耐腐性、耐温性、机械可靠性以及维护成本的经济性都得到了广大用户的认可。

二、用途

1.有色金属湿法冶炼业:铅、锌、金、银、铜、锰、钴、镉、稀土等湿法冶炼中的各种酸碱液、腐蚀性矿浆、电解液、废酸、污水等输送。

2.硫酸磷肥业:稀酸、母液、含硅胶的氟硅酸、磷酸料浆等介质的输送。

3.水、烟气处理环保业:输送各种含杂质的污水、烟气脱硫中石灰浆的喷淋,排渣以殛加药。

4.农药、染料、精细化工业:输送含溶剂的酸、碱液体、混台酸,还可以输送含溶剂的酸、碱性料浆。

三、型号说明

四、结构说明

五、性能参数

六、外形尺寸、安装尺寸

七、使用方法和维护须知

·安装

(1)泵的出口管路应有自己的支架,出口管路的重量不允许直接由出液管承受,以免压坏出液管等零件。

(2)泵应该垂直安装,不允许有明显的倾斜。

(3)泵的出口管路中应装有阀门,用以调节流量。

·启动

(1)启动前先用手盘动联轴器,看联轴器转动是否灵活,若发现卡死转不动现象应查明原因。

(2)启动前要看看液位是否在规定范围之内。

(3)检查电机的运转方向是否正确。

(4)各部分检查无异常情况后就可启动电机,启动前先将出口阀门打开(即开阀启动),启动后再调整到规定要求。

·运转

(1)调节出口阀门,使泵在规定流量点的左右范围内工作。

(2)经常检查轴承和电机的温升情况,轴承的温升不大于40℃,温度不大干90 ℃;对于B级绝缘电机,环境温度为40℃时的温升为90℃,允许温度为130℃。

(3)应定期加注润滑脂,保证轴承有充足的油脂润滑,润滑脂宜选用3号锂基润滑脂或3号二硫化钼锂基润滑脂。

(4)要有控制低液位的措施,因为泵在吸空临界点的振动和噪声会增加。

(5)在运转过程中若发现不正常的噪声和振动应立即停机检查,查明原因。

·停泵

(1)停泵时可先将出口阀门关小一些,再停电机。

(2)保持泵外部殛环境的清洁,用水冲洗时,应防止电机受潮。

(3)长期不用泵时,应将泵从池内取出,倒净接管中的介质并用水冲洗干净,并取出电机,使泵竖直放置。

·泵使用时的注意事项

(1)该系列泵主轴为悬臂轴结构,不允许长期水平放置。不使用时应竖直放置。

(2)泵运转时有轻微振动属正常现象。但为了减轻振动,在保持安装基础水平情况下,尽可能使基础具有良好的吸振性。

(3)泵的流量、扬程随出口阀门的开启程度不同而改变。工作时,应调节出口阀门,使泵在额定工况下工作,不允许长期在很大或很小的流量下工作,以免影响泵和电机的使用寿命。

(4)泵启动时,液位不能低于启动液位。

(5)泵在工作时有时会从接管下部的腰形孔中喷出液体,这是正常的,特别是在小流量时喷出的液体会更多更急,因此要求泵在启动前先将泵的出口阀门打开,再启动泵(即开阀启动),然后调节出口阀门使流量达到规定值。并要求泵尽可能在规定流量下工作。

(6)当泵从液槽中吊出时,应将接管内的液体倒净并用清水冲洗干净后再垂直放置。

(7)应经常检查滤罩是否通畅,不允许颗粒堵塞滤罩孔。
